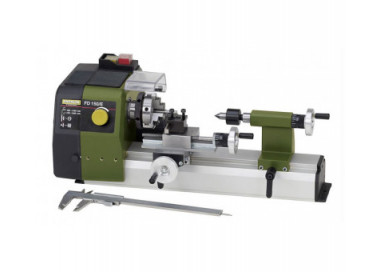

TORNIETTO DI PRECISIONE FD 150/E

Per tornire in piano, tornire longitudinalmente, torniture concave e coniche, troncare e forare. Completo di mandrino a tre griffe e contropunta girevole.

Basamento della macchina con guide a coda di rondine in colata continua di alluminio.

Cassa motore in pressofusione d‘alluminio. Con silenzioso motore speciale a corrente continua,trasmissione a cinghia a 2 velocità e regolazione del numero di giri supplementare: Tenacia a bassi giri per pezzi più grandi e la giusta velocità anche con i pezzi più piccoli. Interruttore a relé con funzione di arresto d‘emergenza e protezione
contro il riavviamento accidentale. Fuso operatore con cuscinetta-tura di precisione con foro passante da 8,5 mm. Sul lato mandrino alesatura per pinze a norma Tipo ER 11.

Mandrino a tre griffe serraggio concentrico (griffe interne da 1,0 a 20 mm griffe esterne da 20 a 60 mm).

Controtesta in pressofusione d‘alluminio. Con cannotto e contropunta girevole ( attacco MK 0/corto).

Carrello: si sposta manualmente sul basamento, va poi fissato tramite la apposita leva. Torretta portautensili girevole per utensili da 6 x 6 mm. La lavorazione si esegue agendo sulla slitta superiore (corsa 60 mm) e
sulla slitta trasversale (40 mm di corsa). Impostando angolarmente la slitta superiore si possono eseguire torniture coniche fino a +/- 45°.

Volantini con anello graduato azzerabile (1 tacca = 0,05 mm, 1 giro = 1,0 mm).


Altri dati tecnici:

Alimentazione: 220-240V 50/60 Hz
Distanza fra le punte: mm 150
Altezza del centro sulla guida: mm 55
Altezza del centro sulla slitta: mm 33
Avanzamento longitudinale: mm 40
Avanzamento trasversale: mm 60
Torretta portautensili in acciaio per utensili da mm 6x6
Passaggio barra: mm 8.5
Velocità: regolabile tramite spostamento cinghia su due posizioni e regolazione elettronica (posizione 1: da 500 a 2500 rpm. posizione 2: da 1000 a 5000 rpm)
Dimensioni: mm 360x150x150
Peso kg. 4.5
